Gia công cơ khí chính xác CNC (Computer Numerical Control) đã trở thành một phần không thể thiếu trong ngành sản xuất hiện đại. Với khả năng tạo ra các chi tiết có độ chính xác cao và đa dạng về hình dạng, CNC đang ngày càng được ưa chuộng. Vậy quy trình sản xuất với phương pháp này sẽ như thế nào? TIỆN và PHAY CNC có phải là hai phương pháp thay thế cho nhau? Hãy cùng Nhật Gia tìm hiểu qua bài viết bên dưới.
Quy trình gia công cơ khí chính xác CNC
Chuẩn bị bản vẽ kỹ thuật
Bước đầu tiên trong gia công CNC là chuẩn bị bản vẽ kỹ thuật chi tiết của sản phẩm. Bộ phận kỹ thuật sử dụng các phần mềm thiết kế như AutoCAD, SolidWorks để tạo ra bản vẽ chi tiết, bao gồm tất cả các kích thước, vị trí các lỗ khoan, cắt và các yêu cầu kỹ thuật khác.
Ví dụ:

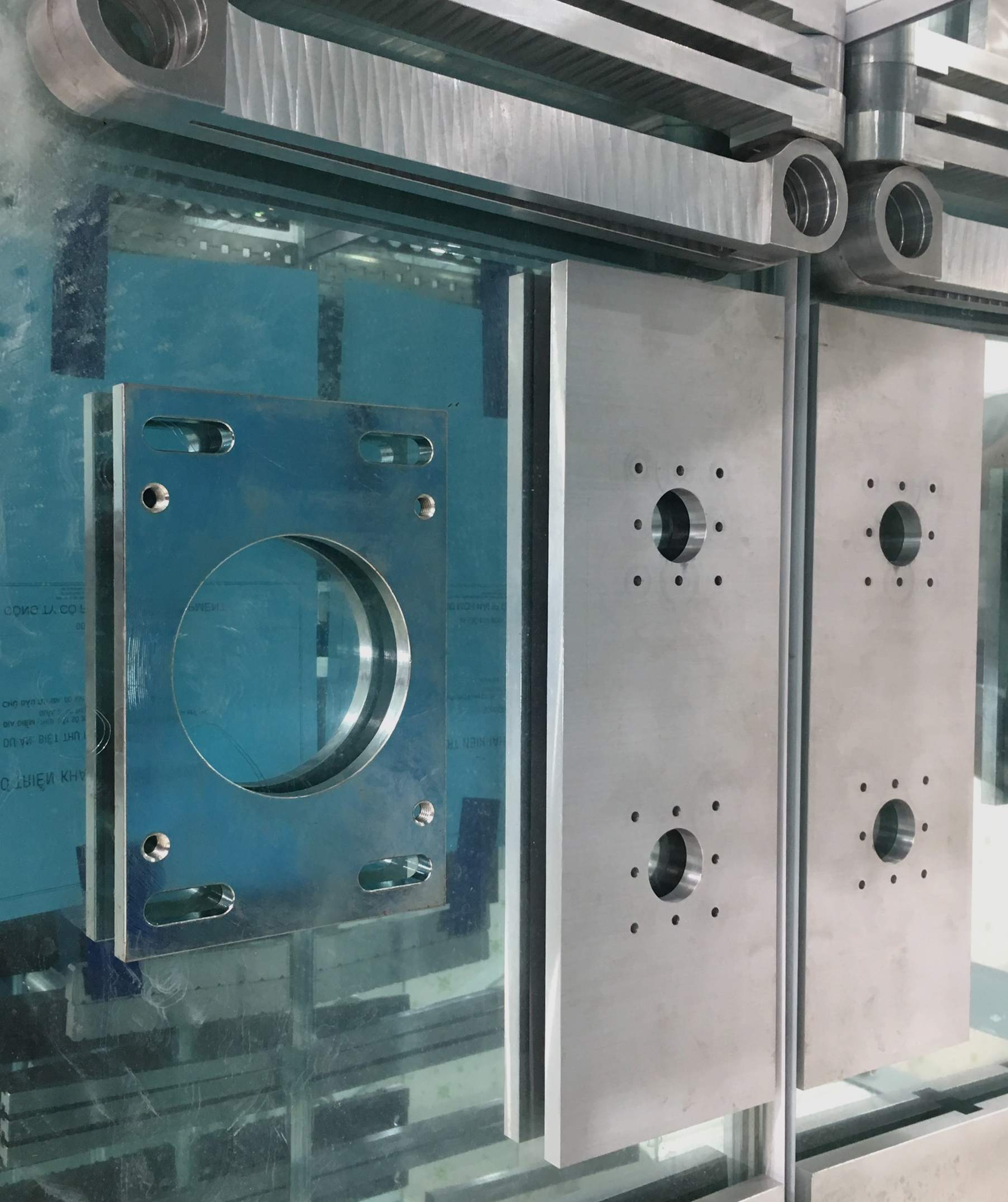

Giả sử bạn cần gia công một linh kiện trong máy khẩu trang y tế. Linh kiện này có hình chữ nhật kích thước 100mm x 350mm x 10mm, có hai lỗ tròn đường kính 25mm ở giữa, và xung quanh mỗi lỗ lớn có 8 lỗ tròn nhỏ đường kính 2mm sắp xếp theo hình vuông nội tiếp. Bạn cần hoàn thiện bản vẽ kỹ thuật cho chi tiết này hoặc bên dịch vụ gia công sẽ hoàn thiện bản vẽ để thể hiện các thông số một cách chính xác, đầy đủ nhất.
Lập trình CNC
Sử dụng phần mềm CAM (Computer-Aided Manufacturing) để lập trình đường chạy dao cho máy CNC. Chương trình này sẽ bao gồm các lệnh G-code điều khiển máy thực hiện các thao tác cắt, khoan, phay theo bản vẽ kỹ thuật.
Chuẩn bị phôi và gá đặt
Lựa chọn và chuẩn bị phôi vật liệu phù hợp (như nhôm, thép không gỉ, đồng, nhựa, v.v.), sau đó gá đặt phôi lên bàn máy CNC sao cho chắc chắn và đúng vị trí.
Chọn dao cụ và thiết lập công cụ
Lựa chọn các dao cắt phù hợp cho từng bước gia công và thiết lập chúng trên máy CNC. Các dao cụ này phải đảm bảo độ cứng và độ sắc để gia công chính xác.
Chạy thử chương trình CNC
Trước khi gia công chính thức, chạy thử chương trình CNC trên máy mà không có phôi để kiểm tra các lỗi lập trình và đảm bảo đường chạy dao đúng như mong đợi.
Gia công chính thức
Sau khi chạy thử thành công, tiến hành gia công chính thức trên phôi vật liệu. Máy CNC sẽ thực hiện các thao tác cắt, khoan, phay theo chương trình đã lập.
Kiểm tra và đo lường
Sau khi gia công xong, sản phẩm được kiểm tra kích thước và chất lượng bề mặt để đảm bảo đáp ứng các yêu cầu kỹ thuật. Công đoạn này thường sử dụng các công cụ đo lường chính xác như thước cặp, máy đo tọa độ (CMM).
Hoàn thiện và xử lý bề mặt
Nếu cần thiết, tiến hành các bước hoàn thiện như mài, đánh bóng, hoặc xử lý bề mặt để đạt yêu cầu kỹ thuật cuối cùng. Điều này giúp sản phẩm có độ chính xác cao và bề mặt mịn màng.
Lắp ráp và kiểm tra cuối cùng
Cuối cùng, lắp ráp linh kiện vào máy khẩu trang y tế để kiểm tra khớp nối và chức năng hoạt động của máy. Đảm bảo rằng tất cả các chi tiết đều hoạt động đúng như thiết kế.
Sự khác biệt giữa gia công phay và tiện
Gia công phay CNC
Phay là quá trình cắt bỏ vật liệu khỏi phôi bằng một dao cắt quay. Phay thường được sử dụng để gia công các chi tiết có bề mặt phẳng hoặc các hình dạng phức tạp không có trục đối xứng.
Ví dụ:
Gia công một tấm nhôm hình chữ nhật với các rãnh và lỗ khoan phức tạp. Máy phay CNC sẽ di chuyển dao cắt theo các trục X, Y và Z để tạo ra hình dạng mong muốn.
Gia công tiện CNC
Tiện là quá trình gia công mà phôi quay quanh trục và dao cắt di chuyển theo các trục để cắt bỏ vật liệu. Tiện thường được sử dụng để gia công các chi tiết tròn xoay như trục, vòng bi, v.v.
Ví dụ:
Gia công một trục tròn từ thanh thép với đường kính 50mm và chiều dài 200mm. Máy tiện CNC sẽ quay phôi và dao cắt di chuyển dọc theo trục X và Z để tạo ra trục với các rãnh và ren theo yêu cầu.
Sự khác biệt chính:
- Chuyển động chính:
- Phay: Dao cắt quay và di chuyển theo các trục X, Y, Z.
- Tiện: Phôi quay và dao cắt di chuyển dọc theo trục X và Z.
- Ứng dụng:
- Phay: Gia công các chi tiết có hình dạng phức tạp, bề mặt phẳng, không đối xứng.
- Tiện: Gia công các chi tiết tròn xoay, có trục đối xứng.
- Loại dao cụ:
- Phay: Dao phay mặt đầu, dao phay ngón, dao phay rãnh.
- Tiện: Dao tiện ngoài, dao tiện trong, dao tiện ren.
Kết luận
Gia công cơ khí chính xác CNC là một quy trình phức tạp nhưng rất quan trọng trong ngành sản xuất hiện đại. Hiểu rõ quy trình này cũng như sự khác biệt giữa phay và tiện sẽ giúp bạn chọn phương pháp gia công phù hợp cho từng loại sản phẩm. Cơ khí Nhật Gia với chứng chỉ chất lượng ISO 9001:2015 cam kết mang đến các sản phẩm chất lượng cao, đáp ứng đầy đủ các yêu cầu kỹ thuật và thẩm mỹ. Quý khách hàng có nhu cầu, vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất.
---------------------------------------
